沉降縫漏水堵漏工藝是指采用氰凝水容性聚氨酯材料膠體（TPT-2），該材料彈性非常好，可以很好的填充縫隙，同時相比橡膠止水帶，該材料的柔韌性、強度、抗剪力性能更好，在固化當(dāng)中可以和混凝土材料牢牢契合以及與原有橡膠止水帶黏結(jié)。

一方面，可以有效加強止水帶的機械性能；

另一方面，可以有效改善混凝土抗?jié)B性能。因此該項技術(shù)有效利用了材料特性，同時實現(xiàn)剛?cè)岵姆浪匦裕鉀Q了沉降縫滲漏問題。

地下室沉降縫漏水怎么防水維修處理，根據(jù)工藝方法，可以將沉降縫阻隔工藝分為直接堵塞法和壓力注漿法兩種。

1、直接堵塞法。是指將漏水部位按照設(shè)計標(biāo)準(zhǔn)鑿開之后使用相應(yīng)的封堵材料擠密壓實起到防滲作用。該方法在點滲漏領(lǐng)域中應(yīng)用十分廣泛。

2、壓力注漿堵漏法。

地下室沉降縫堵漏方法詳細(xì)步驟

1、找出滲水點

將滲水點位置清理干凈。在滲漏點面中心位置向外均勻排布鉆孔，也可以沿著縫隙兩側(cè)5cm 距離鉆孔，鉆孔深度為整個結(jié)構(gòu)厚度的1/3，其中裂縫部位鉆孔必須要保證深孔深度達(dá)到裂縫深度，并沿著裂縫兩側(cè)一次鉆孔。鉆孔間距控制在20-25cm左右即可。

2、清理雜物

將孔內(nèi)的雜質(zhì)、灰塵清理干凈，之后安裝止水針頭，保證針頭安裝的緊密性。使用電動高壓注漿泵將封堵劑、環(huán)氧樹脂中注入到孔隙當(dāng)中，嚴(yán)格控制注入率，直到污染壓入砂漿且漿液溢出無氣泡為止，將閥門關(guān)閉，隔72h 之后將針頭去除。在注漿完成之后使用溶劑清洗設(shè)備或工具。

3、基層處理

在基層處理當(dāng)中，要先進(jìn)行頂板處理，之后是側(cè)墻處理，是底板處理。清理重點是預(yù)留沉降縫內(nèi)的雜質(zhì)與材料，縫內(nèi)兩側(cè)松動混凝土層要全部剔除，直到縫內(nèi)全部為堅實的混凝土為止。

縫內(nèi)要直接露出原有的橡膠止水帶，使用高壓水槍進(jìn)行沉降縫清洗，在出水完全為清水為止，保證縫內(nèi)足夠干凈。基層處理流程非常關(guān)鍵，需要足夠細(xì)心和耐心，完成清理后由專人人員進(jìn)行檢查，合格之后進(jìn)入到下一道工序。

4、 布孔和鉆孔

布孔位置為沉降縫兩側(cè)混凝土位置，孔距控制在500-1000mm 范圍內(nèi)，鉆機對準(zhǔn)布孔中心進(jìn)行斜鉆孔，鉆孔深度要透過混凝土中預(yù)埋止水帶到沉降縫內(nèi)止水帶下部，安裝高壓注漿管，準(zhǔn)備注漿。

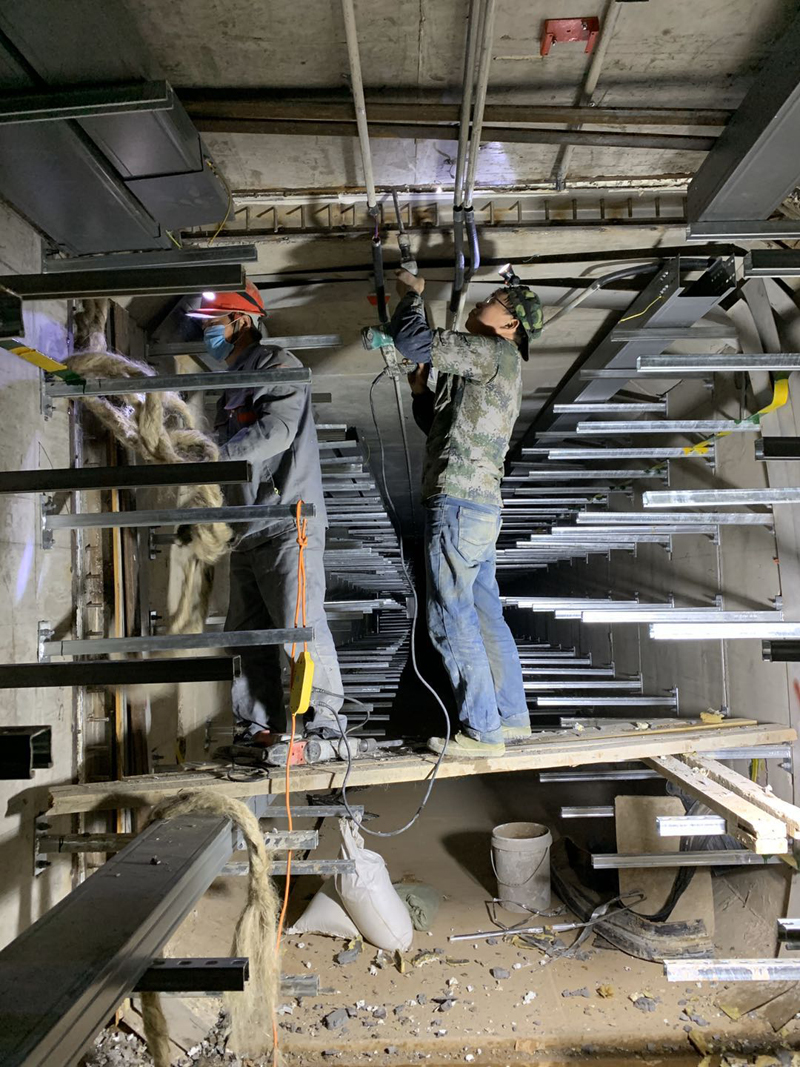

5、高壓注漿

高壓注漿材料為 TPT-2，注漿壓力不得低于2MPa，恒壓保持注漿10min 以上，通過高壓作用將 TPT-2填充到沉降縫預(yù)埋止水帶下部，并且要填充砂石密集、振搗不實的孔隙當(dāng)中，保證 TPT-2封堵牢靠、充足，在沉降縫當(dāng)中形成密實的TPT-2膠體。由于縫隙當(dāng)中會不斷滲水，而 TPT-2遇水后會反復(fù)膨脹，只要出現(xiàn)滲水情況就會起到封堵作用。因此，在沉降縫二次防水施工中應(yīng)用TPT-2材料具有非常明顯的優(yōu)勢。
